虹吸排水系统

系统简介：虹吸排水系统能够将(蓄) 排水板上多余的水有组织的通过虹吸排水槽排到集水井并对集水井内的收集水进行二次利用的系统。该系统打破了传统雨水收集系统只能收集地表水及部分地区渗入水的诟病，将地表水、渗入水统统收集，可以利用珍贵的大自然资源。并且能够保持屋面水位处于较低水平，保持土壤的透气性及透水性，保证植物根系的正常生长。并可作为防水层的柔性保护层，替代传统的水泥保护层，大大减少工程造价。“PDS系统尤其适用于顶板面积较大放坡困难、降雨天气多的地区。

虹吸排水系统工作原理：排水管和高分子防护排(蓄)异形片被土覆盖后，水不断的渗入高分子防护排(蓄)异形片上面后流入排水槽中，排水管上面按设计定位安装透气观察管(上面加装透气防尘盖)，通过外部压力，水流到出水口，通过虹吸虹吸管的变径形成满流而形成虹吸，使排水从被动排水变成主动排水。

虹吸排水系统的组成：

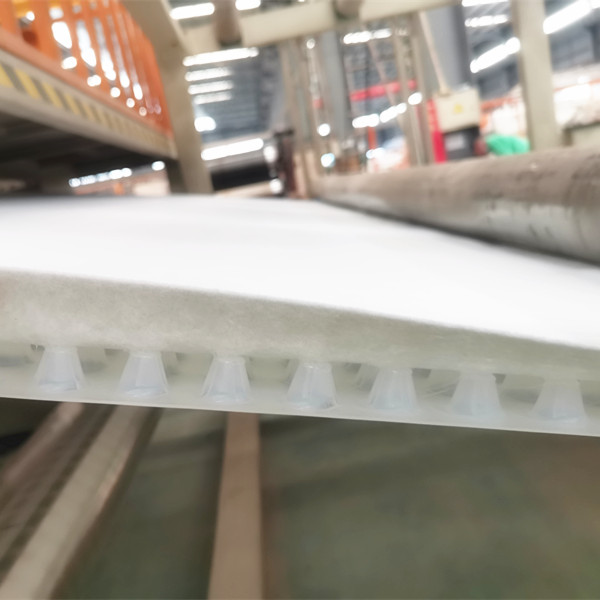

1、高分子防护排(蓄)异形片(如下图)，采用无边排水板胶料丙纶布，布与板一边齐平一边布多出排水板10cm左右。常用型号: (1200g)H14+250g 丙纶土工布

2、排水管，长1米，分单面孔，双面孔

3、四通或三通，三通有局限性，基本使用四通，不用一头可以用挡板挡住。

传统地下顶板种植节点包含：建筑项板、找坡层、找平层、防水层、隔离层、细石混凝土保护层、蓄排水板、过滤层(土工布)、种植土。使用虹吸排水系统可缩短施工周期，减少造价的三分之二左右。可取消:找坡层、隔离层、细石混凝土保护层、蓄排水板、过滤层。排水板采用全新原料制成，柔韧性好，延展性好，耐穿刺强的特点可以做辅助阻隔的作用。

虹吸排水系统的优势：

①真正为防水层提供较久柔性保护层、辅助防水，(可取消混凝土隔离层、防水保炉层)

②解决大型种植屋面找坡难题(可取消找坡层)，有效减小种植屋面水压力有组织持水。

③针对大型屋面渗入水收集再利用。

开创大型种植屋面有组织(蓄)排水、防水层防护新时代!

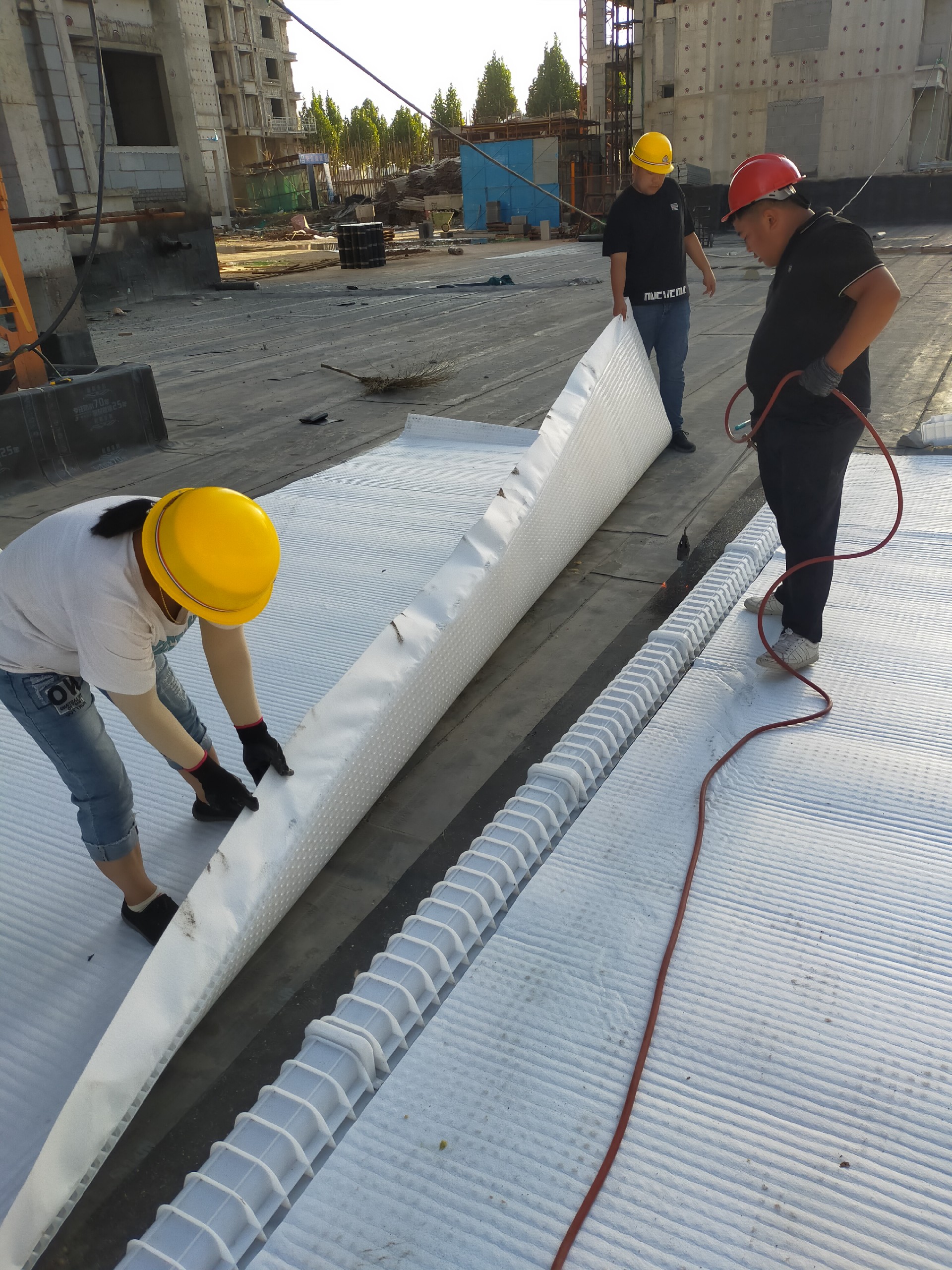

虹吸工艺：

1:根据图纸定位规划划线。

2:以规划线为心点铺设HNB粘霸。

3:铺设排水槽。

4:平接高分子防护推(蓄异形片)自粘丙纶土工布。

5:安装透气观察管及透气防尘盖。

6:铺设丙纶布覆盖排水槽。

7:丙纶布用HNB粘霸连接。

8:安装变径虹吸管。

9:安装观察井(高度有覆土高度决定)此项造价很高，很少设计施工。

10:安装雨水回收系统。
