土工膜焊接施工

土工膜焊接施工，HDPE防渗土工膜主要成分为97.5%的高密度聚乙烯，约2.5%的碳黑、抗老化、紫外线吸收剂、稳定剂等辅料，用先进全自动生产设备，经三层共挤技术制成，满足环保环卫、水利、建筑、市政工程、园林、景观、石化、矿业、盐业、 农业、水产养殖业等应用要求。土工膜性能：防渗系统高、化学稳定性强、耐老化高、抗植物根系好、经济效益、施工速度快、环保。

土工膜施工技术规范和标准：(1)从上游开始铺设，逐步铺设到下游，后槽槽底按顺序划分区块，合理铺设；(2)在铺设作业中松放土工膜，留出3%-5%的铺垫空间，形成波浪状松放状态，以适应温度变化和基底下沉，防止人为折损；(3)坡面铺设。(4)铺设复合型土工膜，应确保整体松弛，防止褶皱或悬空；(5)根据所需尺寸裁剪和拼接，确保两片接缝平整、整齐无褶皱；铺设时，应一边放土工膜一边压实，避免大风吹起；(6)土工膜应覆盖保护层。(8)施工时，温度应高于5℃，风力应小于4级，不出现雨、雪情况；(9)在铺设过程中，如有雨雪情况，应停止施工，并用防水塑料布或其他防水无损材料覆盖已铺好的土工膜。

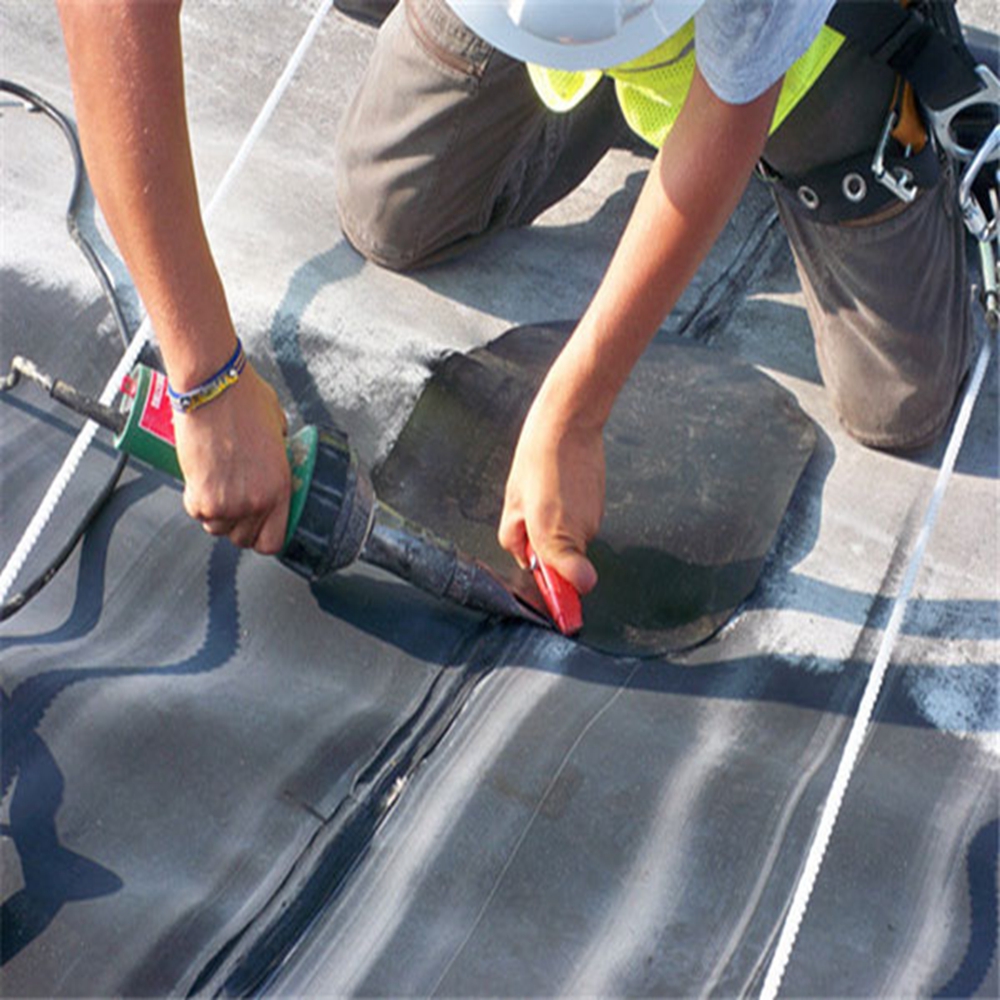

土工膜焊接：电热持焊法焊接，焊机沿搭接缝表面自动爬行，电热持焊法将搭接的土工膜上、下层膜加垫熔化，滚筒随挤压加工，搭接的两片膜便熔化成一体，焊接工艺原理。该焊接方法可用于单缝或双缝焊接。在单缝焊接中使用电热持。单缝焊接采用电热持续和滚筒焊机，双缝焊接采用电热持续和两滚筒焊机。TH-2型土工膜焊机为双焊，焊宽35mm，单焊宽12mm，焊截面。土工膜焊接前，对土工膜进行切割、校正和清洗(擦拭灰尘)，然后进行试焊。焊接采用TH-2型土工膜焊机，焊缝为双焊缝，焊缝宽35毫米，单焊缝宽10毫米。焊接完成后，冷却固化20分钟。在2.1,2.5,3.2 m/min的速度下，共进行了4组焊接试验，试验焊机的移动速度为3。采用300、3600 C两档焊接温度。24}-270 C的环境温度，采用DEM6轻便的三杯式风速。
